いつからかドイツの砲隊鏡のささえがタイガー1のキューポラに足された。アバーディーンの31号戦車になかったが、ボーヴィングトン122号の車体にはあった。初期に使われてたキューポラに使われてたサポートについてのページです。
ボーヴィングトン122号にあるささえの写真です。

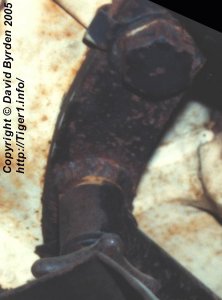

上記の写真に見れるのはヘッド・パッドの片方が左側からなくなってる様子だ。ささえはヴィジョン・ポートの下方へたたみ込めるようになってる。

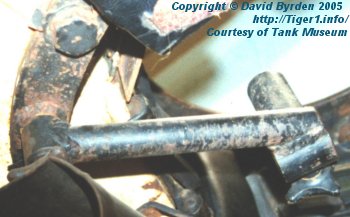

ささえのアームは小さめのカーブがついた金属のプレートに付けてある。プレートは屋根にキューポラのボルト二つ使い、付けられている。
上記の図は、下から見上げてるアングルだ。

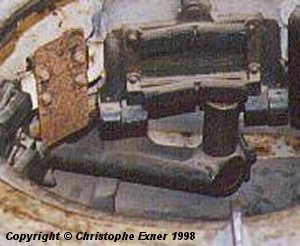

デザインはごく簡単だった。ロックするには二つの小さな合栓を使い、回転には二つの軸があった。どのくらい上下出来たかは分からない。
この図では、カニ眼鏡があまりこの大きなキューポラの中で場所を取らない様子が分かる。
