Montantes

En el frontal de la torre del Tiger, las paredes laterales convergían en ángulo. Los huecos entre estas paredes y el mantelete del cañón fueron rellenados con unos montantes cuya forma estaba cuidadosamente estudiada.

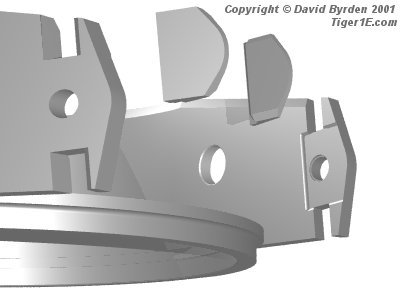

Tras practicar varios agujeros en las piezas blindadas, los fabricantes las soldaron juntas. El dibujo superior muestra los montantes y su localización en las paredes de la torre. Como se puede ver, se practicó un rebaje de 5 mm de profundidad en las paredes de la torre para alojarlos. La parte frontal de estos rebajes puede verse desde el exterior del vehículo si se quita el cañón. Se puede ver una buena fotografía de esto en el libro "Tiger Tank: A British View", página 47.

El esquema superior muestra el tamaño del rebaje, el cual estaba inclinado 5 grados para coincidir con la inclinación del blindaje frontal de la torre.

Los agujeros tenían que ser perforados rectos en los montantes para sujetar los muñones del cañón. Desconozco la secuencia completa de fabricación de la torre, pero no me extrañaría que las piezas fuesen soldadas en su lugar antes de ser perforadas. El dibujo superior muestra la apariencia final, excepto que no he añadido la soldadura. Nótese que había un pequeño agujero en la parte trasera, a través del cual la grasa lubrificante era conducida a los casquillos del cañón.

La forma de los montantes era ligeramente diferente en las variantes iniciales de la torre de las variantes finales. Para albergar el sistema de vadeo profundo, se hicieron unas grandes muescas en los montantes iniciales. El dibujo superior muestra el lado derecho en las variantes iniciales. Además de tener una gran muesca, la parte posterior del montante es diferente entre las versiones iniciales y finales. Todos los esquemas siguientes muestran la variante inicial.

Este esquema muestra el tamaño del montante y cómo encajaba con las piezas de blindaje de 100 mm que había por encima y por debajo. Nótese que el eje del cañón no está exactamente en el medio de la plancha frontal blindada de 100 mm; está 60 mm atrás.

Este esquema muestra dónde estaba situado el montante respecto a la línea de eje de la torre y del cañón. Nótese que el lado izquierdo es 110 mm más ancho que el derecho. Nótese también que, debido a la asimetría de la torre, los montantes tenían diferentes formas.

Fuentes

[1] Plano de Trabajo: Turmgehause 2AKF31861U1B11 (overall)
