Almacenamiento de Municion

He recibido requerimientos para publicar algo sobre los arcones laterales de municionamiento. No he tenido tiempo de modelarlos todavía, pero aquí hay un boceto mostrando las dimensiones generales. Los interiores de los arcones estaban pintados en marfil, aunque los exteriores eran totalmente en azul grisáceo.. Había varios soportes y partes deslizantes en su interior, como está documentado en muchos libros populares. La mitad superior del cofre estaba reforzada. Había también acanaladuras recorriéndolos horizontalmente.

No están dibujados aquí las tapaderas, que eran básicamente paneles planos con bisagras y se pueden ver en muchos libros populares. Los arcones pueden ser vislumbrados desde varios ángulos.

Debajo del suelo hay dos grandes cajas capaces para alojar seis proyectiles cada una, cuatro hacia el frente y dos hacia atrás. Los proyectiles estaban sujetos por cuatro paneles de madera en los extremos, y se mantenían en su sitio por soportes de madera pintados de negro. Los soportes intermedios se podían mover. Dos correas (no mostradas aquí) podían ser apretadas por encima de los proyectiles.

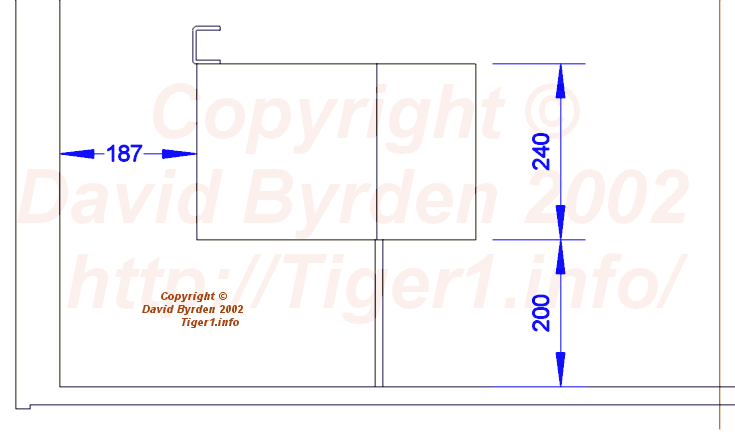

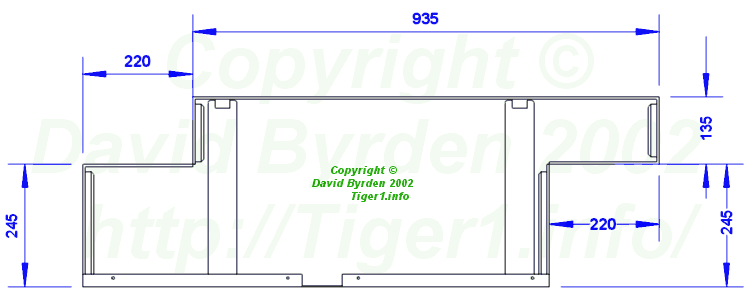

El modelo en 3D y el esquema muestran la caja del lado derecho y su posición en el casco respecto a los soportes del suelo y las viguetas.

Haz click para ver una imagen mayor

Haz click para ver una imagen mayor

Fuentes

[1] Estudio realizado por David Byrden del Tiger del Museo de Bovington
