Viga de soporte del techo
Cuando se levanta la torre de un Tiger I, uno de los componentes más destacados que se ven es la viga de soporte de la plancha de cubierta, con un esquema característico de agujeros, localizada justo delante de la torre. Esta viga era idéntica en todos las variantes del Tiger I, por lo que yo sé.

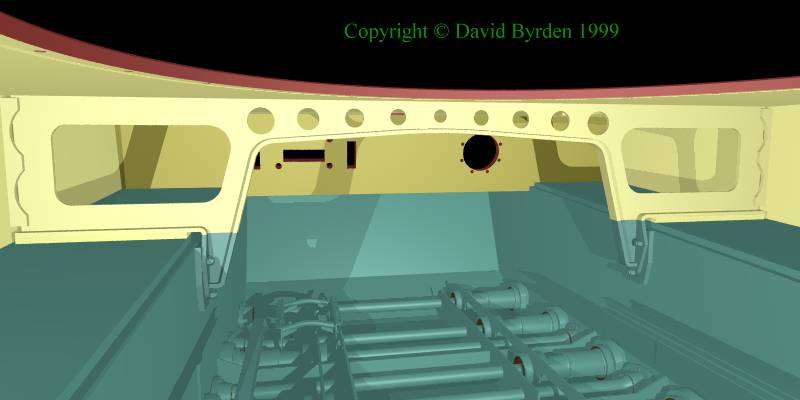

Este es un modelo en 3D parcialmente completado del casco. El esquema de pintura corresponde a las variantes iniciales del Tiger, tal y como he explicado en mi página de colores de los panzer.
Se pueden ver (y adquirir) buenas fotografías de esta viga del Tiger en restauración en Bovington. Ir para ello a la página http://www.tiger-tank.com y buscar la página 9 del diario.
Esta viga estaba fabricada con plancha de acero de 15 mm. El borde soldado en su parte inferior tenía 5 mm de anchura.
Fuentes
[1] Estudio realizado por David Byrden del Tiger del Museo de Bovington
